Đất sét Sio-2 nung nhiệt cao – PRAI white stoneware, Túi 12,5Kg

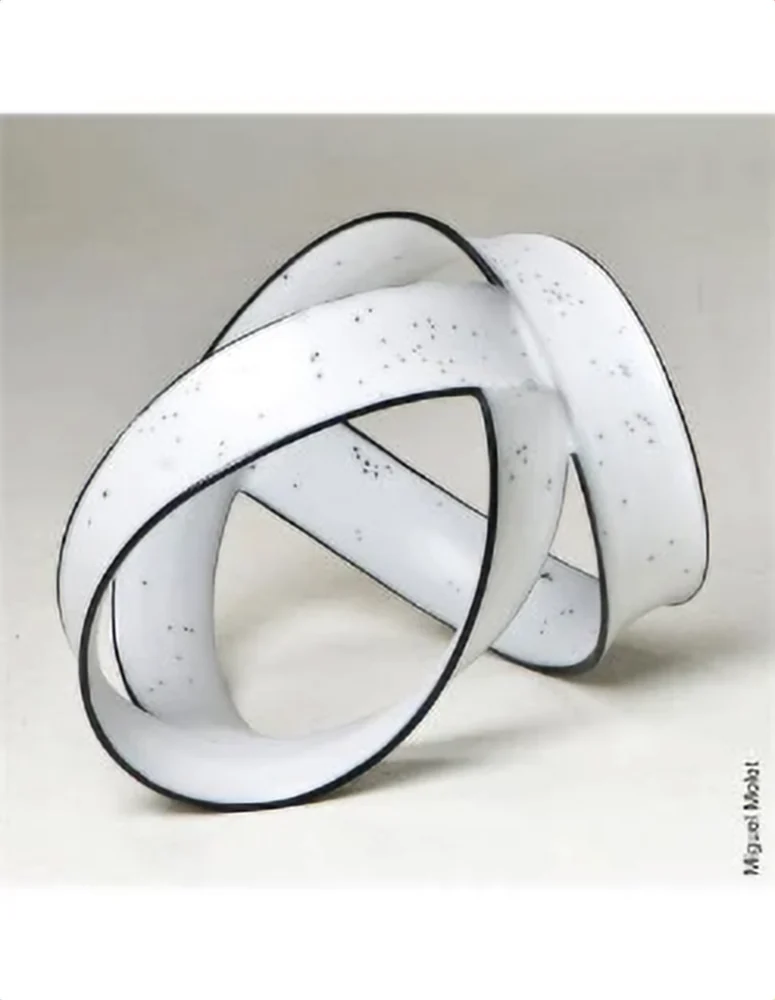

PRAI là loại đất sét làm gốm (refractaria) màu trắng, được bổ sung 40% chamota siêu mịn (kích thước 0-0.2 mm). Thiết kế dành cho gốm nghệ thuật, loại đất sét này lý tưởng để tạo hình trên bàn xoay và điêu khắc các chi tiết nhỏ, tinh xảo, đồng thời vẫn đảm bảo bề mặt sản phẩm trơn mịn. Hàm lượng chamota cao giúp tăng cường đặc tính của sản phẩm gốm và mang lại khả năng chịu đựng tuyệt vời trong suốt quá trình sấy khô và nung. Màu trắng ngà (blanca marfil) đặc trưng sau khi nung rất được ưa chuộng, tạo ra một nền hoàn hảo cho việc phát triển màu sắc của men và oxit tạo màu. Nhà sản xuất công bố xương đất phù hợp tiếp xúc thực phẩm theo ISO 6486 sau khi nung đúng quy trình. Sản phẩm có sẵn ở dạng đất dẻo, đùn ép (extrusionada).

Đặc điểm chi tiết

• Thương hiệu: SIO-2
• Trọng lượng/Thể tích: 12.5 kg
• Dạng: Đất sét dẻo (Pasta plástica), dễ tạo hình bằng tay hoặc trên bàn xoay.
• Đất nung (Chamota): Chamota siêu mịn (0-0.2 mm), chiếm 40% trọng lượng.
• Màu sau nung: Trắng ngà; nên nung mẫu với men dự kiến dùng.
• Nhiệt độ nung:
  • Nung lần 1 (bisque): 1000 độ C.
  • Nung lần 2 (thành phẩm): 1240 – 1300 độ C (Nhiệt độ cao).
• Độ co ngót:
  • Khi sấy khô: 5.9%
  • Khi nung ở 1300 độ C: 7.0%
• Độ hút nước (độ xốp): 0.0% sau khi nung ở 1300 độ C.
• Độ bền cơ học (Nung ở 1300 độ C): 51.0 N/mm2 (Rất cao).
• Hệ số giãn nở (25 – 500 độ C): 60.4 x 10^-7 / độ C (đo ở 1250 độ C).

Nguồn tham khảo: SIO-2 PRAI white stoneware 0-0.2mm 12.5kg.

Lưu ý về đồ dùng ăn uống: Công bố của hãng áp dụng cho xương đất theo điều kiện thử; không tự bảo đảm mọi sản phẩm có tráng men đều an toàn. Cần chọn men tương thích, nung đúng quy trình và đánh giá thành phẩm khi dùng tiếp xúc thực phẩm.
